Alinco DM-330MV 파워 100v-> 220v 로 고치기



https://cafe.naver.com/hl2vxk/33816

@6K2KFO 국장님께서 먼저 써두신 개조기가 있네요^^

저는 일본 내수용 100V버전을 구매해서

220V 배선으로 교체를 했습니다.

먼저 뒷판의 볼트 4개를 풀고, 아래의 접지 볼트 2개를 제거, 하판 쇠를 뒷쪽으로 살살 당겨주면 쑥 빠집니다.

110 <-> 220 볼트 변환 스위치 사진

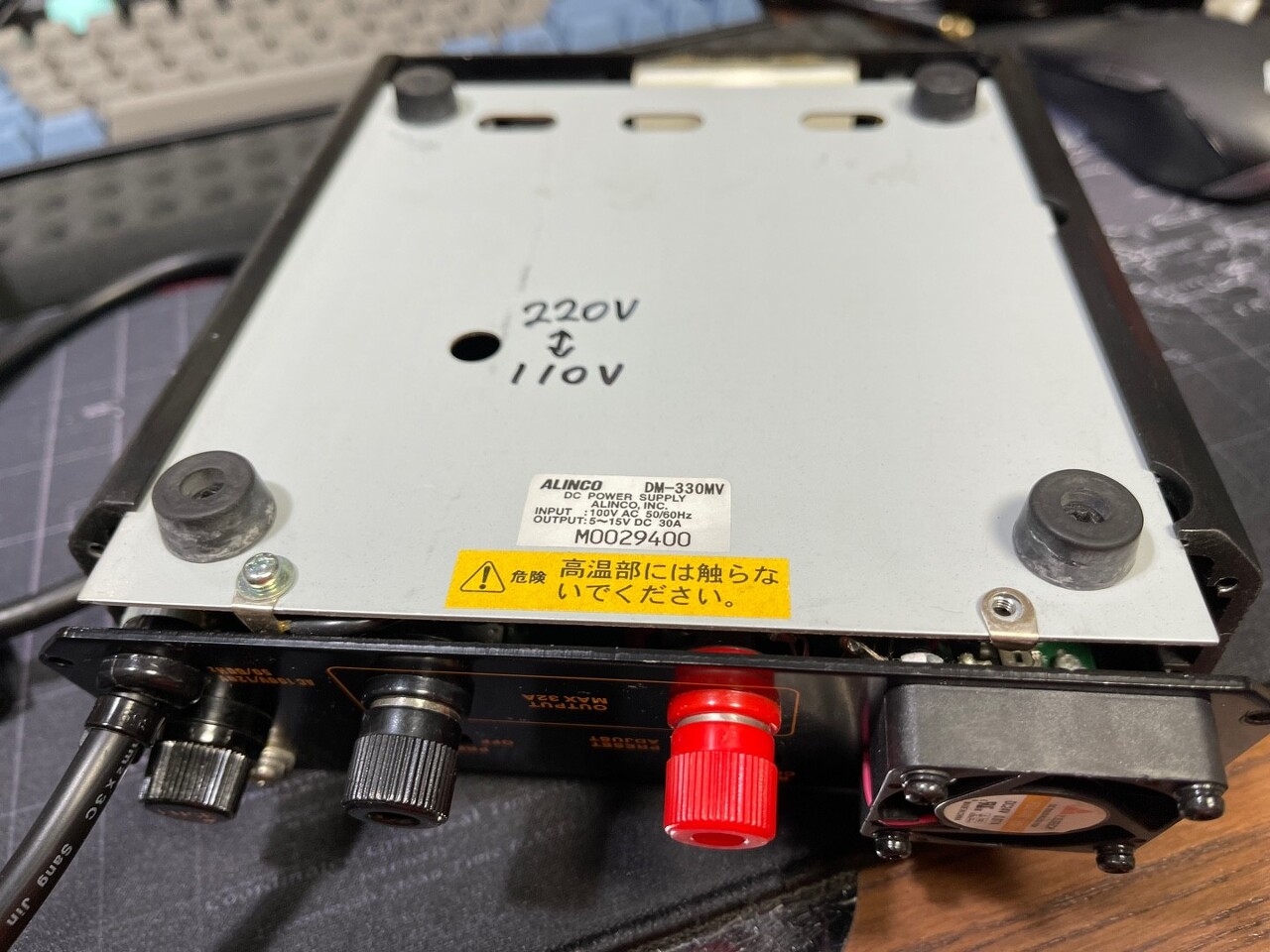

220V 변환 스위치는 하판 구멍에 있습니다. 굳이 개조없이 돼지코 물려쓰실분은 저 스위치만 누르면 되세요.





변환후 적어두면 좋습니다. 저 구멍으로 빛을 비춰보면 보여요



산요제 콘덴서를 사용하네요. 묻지마 콘덴서를 쓰는 모델보다 신뢰가 갑니다.

과전압이 들어왔을때 적절하게 터져줘야 무전기를 지킬수 있어요.





개조기 인데 개조사진은 하나뿐이네요^^

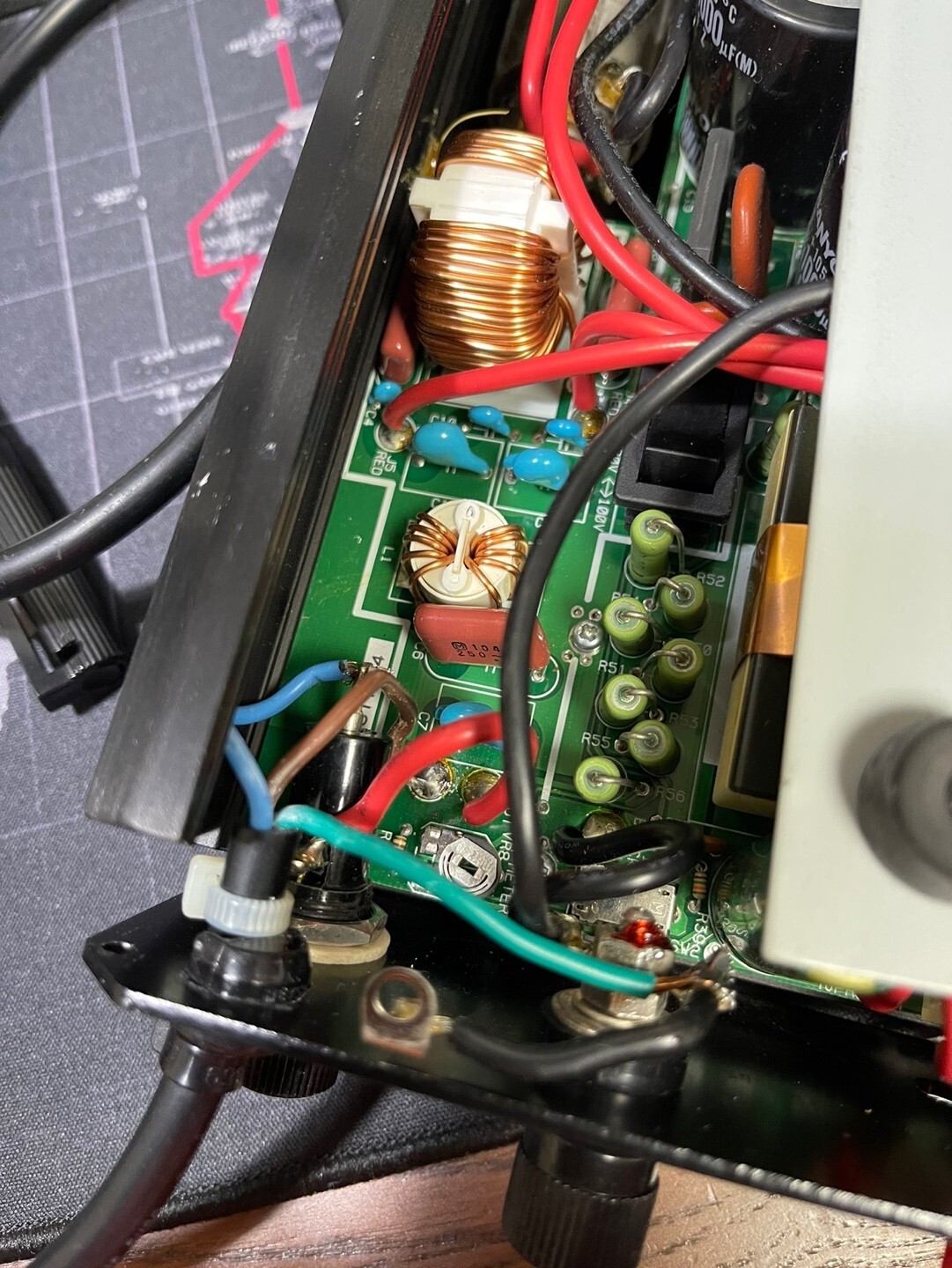

접지용 220v 선을 하나 잘라 납땜 해주었습니다. 녹색과 노란색이 섞인 선이 접지 여서 GND 쪽에 연결해 주고요, 나머지 선 2개를 기존 선 2개가 붙어있던 곳에 붙여줍니다.

고온납인지, 일반 납땜기로는 잘 녹지 않아서 고온모드로 겨우 녹여 붙였네요.

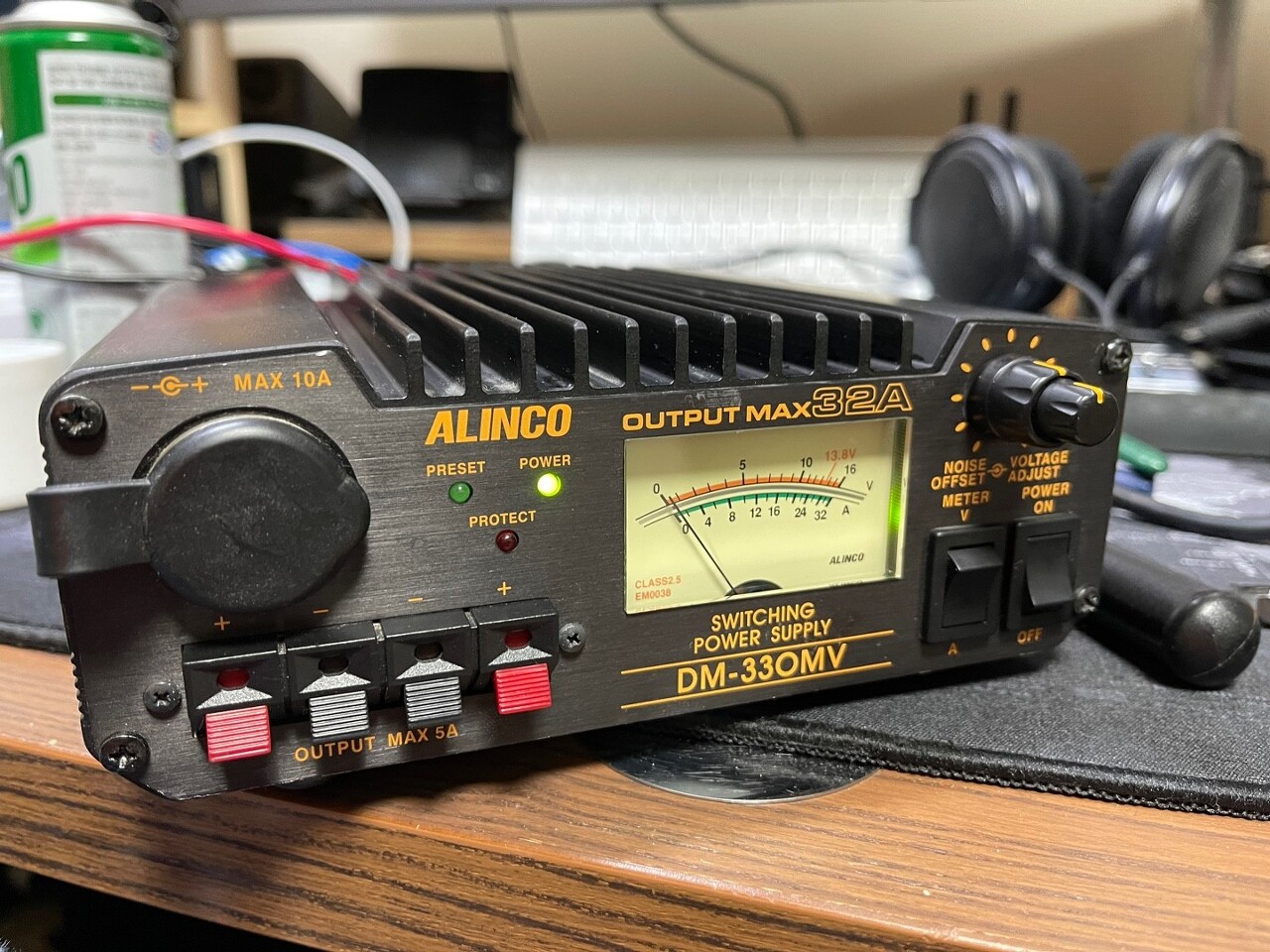

완성. 잘 구동하네요.

퓨즈도 250v 4A 로 교체 하면 됩니다. 전파상에 가셔서3cm 250볼트 4암페어 짜리 달라 하시면 됩니다.
